選擇適合的鑄鐵測試平臺，需圍繞自身核心使用場景，從精度、尺寸、材質、結構等關鍵維度綜合評估，避免因參數錯配導致檢測誤差或資源浪費。

以下是分步驟的選擇指南：

一、鑄鐵測試平臺明確使用需求：先定場景再選參數

不同應用場景對平臺的性能要求差異較大，首先步需較準使用場景，這是后續所有選擇的基礎：

檢測場景：如零件形位公差測量、儀器校準，需優先關注 高精度和 工作面光潔度。

設備調試 裝配場景：如發動機動力實驗、大型機械組裝，需考慮 承載能力 和 尺寸適配性。

粗加工劃線 普通檢驗場景：如零件粗加工劃線、低精度尺寸核對，可選擇中低精度，優先控制成本和實用性。

特殊環境場景：如戶外、潮濕車間或有腐蝕風險的環境，需額外要求表面防腐處理。

二、鑄鐵測試平臺關鍵參數篩選：從精度到 結構 逐一匹配

1. 精度等級：根據檢測要求確定，避免過度追求高精度

精度等級決定了平臺工作面的平面度誤差，是核心指標，需與實際檢測需求匹配

注意：精度越高，價格越高且需更嚴格的維護，非必要不選 00 級 / 0 級。

2. 尺寸規格：確保能放下被測件且 適配場地

平臺尺寸需同時滿足 被測件大小和使用場地空間，常見規格從 300mm×200mm（小型）到 4000mm×2000mm（大型）不等，選擇時需注意：

小尺寸原則：平臺工作面尺寸應比被測件大輪廓大 10%-20%，避免被測件超出平臺導致檢測誤差（如零件邊緣懸空，影響平面度測量）。

場地適配：確認安裝場地的空間（長度、寬度、高度），同時考慮平臺的 “重量”（大型平臺可能達數噸），需提前檢查地面承重能力。

3. 材質與性能：關注強度和穩定性

鑄鐵材質直接影響平臺的承載能力和長期穩定性，優先選擇符合標準的高強度鑄鐵：

=材質：HT200-HT300 灰口鑄鐵，其中 HT250 綜合性能佳 —— 抗拉強度≥250MPa，硬度 HB170-240，兼具足夠強度和減震性。

關鍵工藝：需確認平臺是否經過 “時效處理”，分為 自然時效和 人工時效，兩者均需滿足時效后內應力消除率≥80%，避免長期使用后平臺變形。

4. 結構設計：根據檢測需求選擇 “工作面結構”

平臺工作面并非只有 “光滑平面”，部分場景需特殊結構以適配工裝或夾具：

光滑平面型：適用于大多數通用檢測，是基礎的結構。

帶槽  孔型：

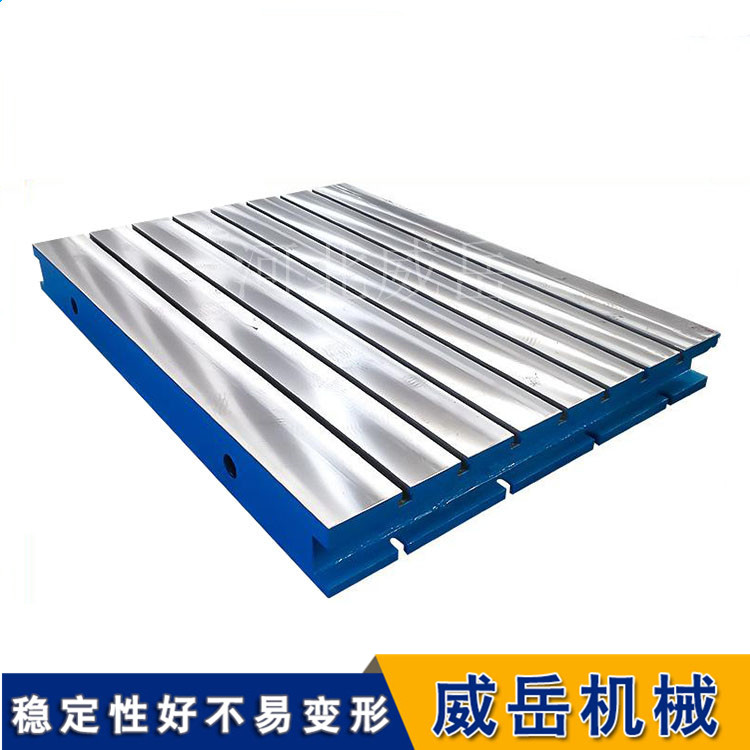

T 型槽：用于固定夾具或被測件，常見槽寬有 14mm、18mm、22mm 等，需根據夾具螺栓尺寸選擇。

V 型槽：用于檢測圓柱形零件，V 型槽角度多為 90° 或 120°，需與被測件直徑匹配。

圓孔 /長孔：用于穿裝管線，僅在有明確需求時選擇。

加強筋結構：平臺底部的加強筋可提升承載能力，重型設備需選擇加強筋密度高的款式，避免平臺受壓變形。

三、鑄鐵測試平臺附加因素：細節決定長期使用體驗

1. 表面處理：根據環境選防腐方式

普通環境：噴砂 + 防銹漆（成本低，滿足室內干燥環境）。

潮濕  腐蝕環境：鍍鉻（表面硬度高、耐腐蝕性強）或噴涂氟碳漆（耐候性好，適合戶外）。

高精度場景：工作面可選擇 刮研處理（通過人工刮研提升平面度和接觸精度，00 級 /0 級平臺=）。

2. 校準與維護：優先選支持售后校準的廠家

鑄鐵測試平臺需定期校準（一般每年 1 次，高精度平臺每 6 個月 1 次），選擇時需確認：

廠家是否提供 校準報告（符合*計量標準），部分行業（如汽車、航空）需平臺具備計量認證資質。

廠家是否提供售后維護指導（如清潔方法、磕碰后的修復建議），避免因維護不當導致精度失效。

3. 成本預算：平衡 性能 與 價格

同規格下，精度每提升一個等級，價格約增加 30%-50%，需在 滿足需求 的前提下控制成本。

避免選擇低價劣質產品，這類平臺易變形、精度衰減快，長期使用反而增加更換成本。
