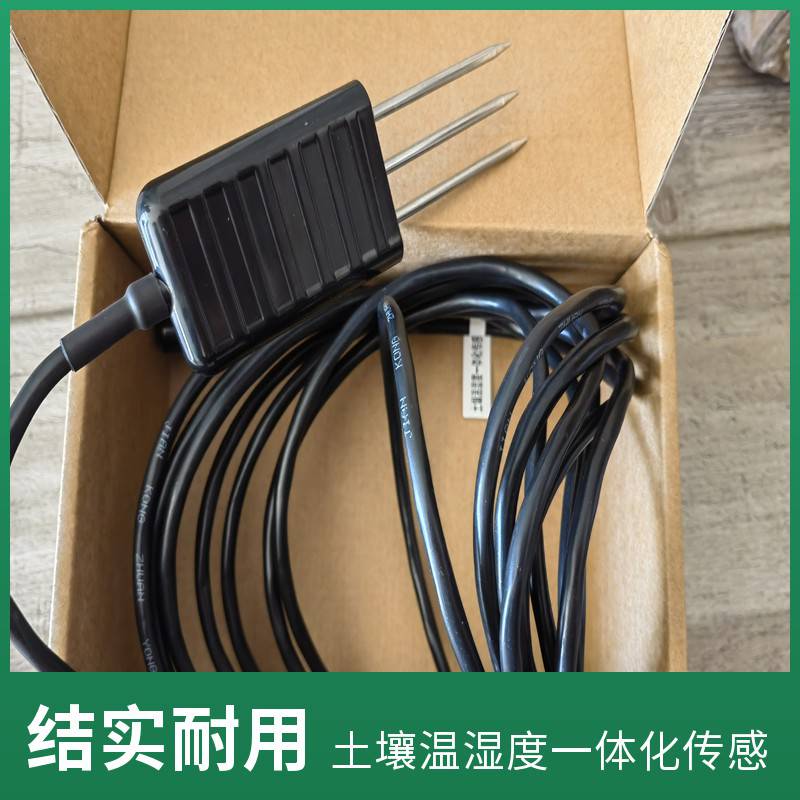

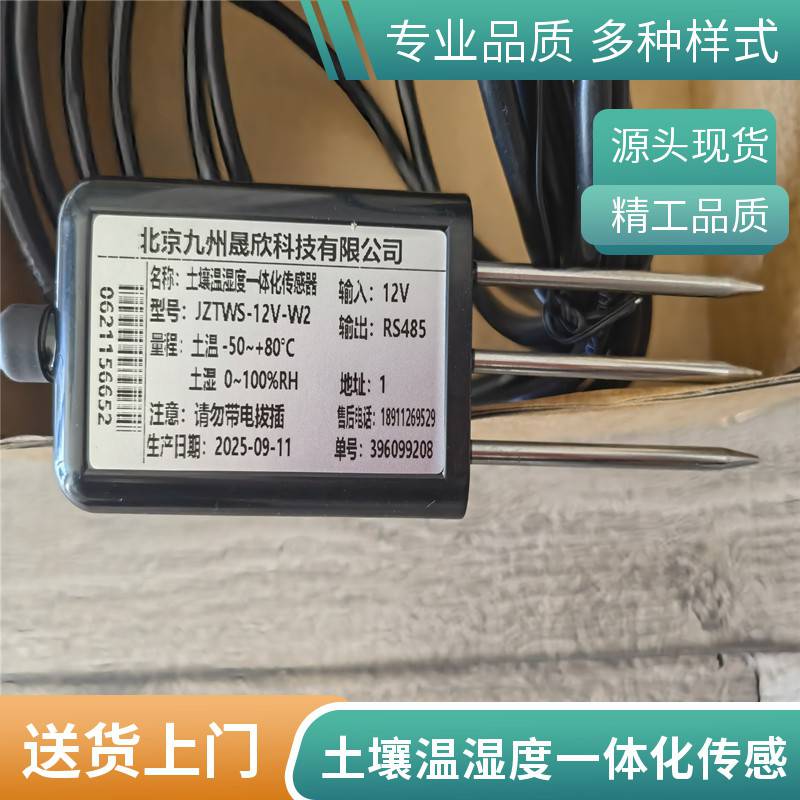

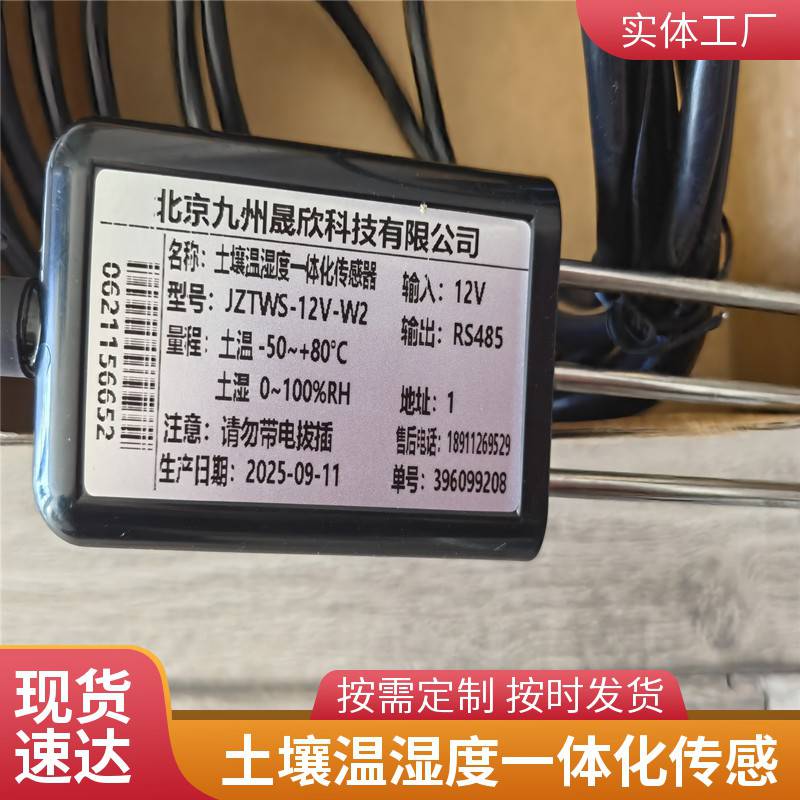

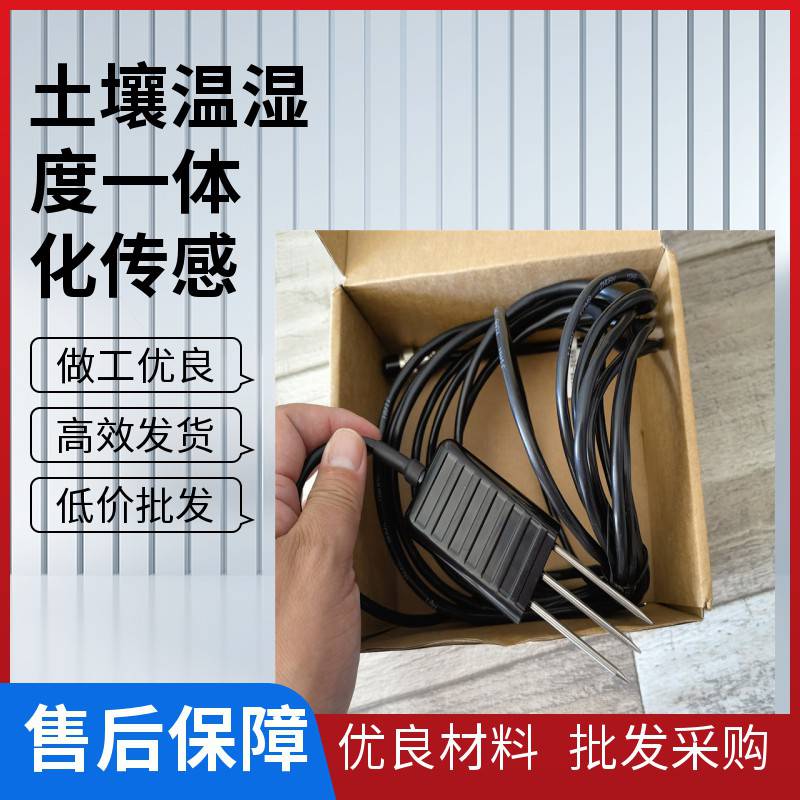

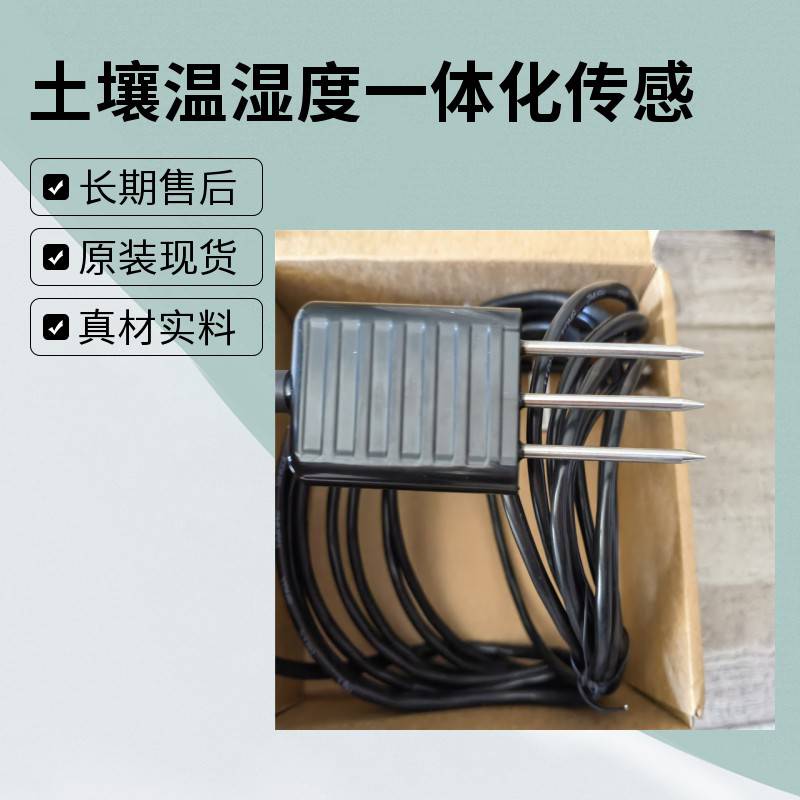

土壤溫濕度一體傳感器    可接數據采集器 手持測量主機  型號JZ-TDR。本傳感器采用電磁脈沖原理測量土壤的表觀介電常數，從而得到土壤真實水分含量，具有快速準確、穩定可靠、不受土壤中化肥和金屬離子的影響等特點。本儀器可廣泛應用于農業、林業、地質、建筑等行業。

技術參數

測量范圍：土濕0～100   土溫-40~80℃

土濕分辨率：0.1%

溫度分辨率：0.1℃

土濕準確度：±3%

溫度準確度：±0.5℃

供電方式：□ DC 5V

          □ DC 12V

          □ DC 24V

          □ 其他

輸出形式：□ 電流：4～20mA

          □ 電壓：0～2.5V

          □ 電壓：0～5V

          □ RS485

          □ 其他

負載電阻: 電壓型：RL≥1K

          電流型：RL≤250Ω

工作溫度：-50℃～80℃

相對濕度：0～***

產品重量：探頭 220 g，帶變送器 570 g

產品功耗：約420 mW

計算方法

土濕:

電壓型（0～5V輸出）：

R=V/ 5 ×

（R為土壤濕度值，V為輸出電壓值（V））

電流型（4～20mA輸出）：

R=（ I-4 ）/ 16 ×

（R為土壤濕度值，I為輸出電流值（mA））

土溫：

電壓型（0～5V輸出）：

T =V/ 5 ×70-20

（T為測量溫度值（℃），V為輸出電壓值（V），此式對應測量范圍-20～50℃）

電流型（4～20mA）

T=（I-4）/ 16 × 70 -20

（T為測量溫度值（℃），I為輸出電流（mA），此式對應測量范圍-20～50℃）

接線方法

（1）若配備本公司生產的采集器，直接使用傳感

     器線將傳感器與采集器上的相應接口相連

     即可。

（2）若單獨購買變送器，變送器配套線線序分別

     為：

（3）變送器電壓、電流兩種輸出接線方式：

 MODBUS-RTU通訊協議

一、 串口格式

數據位 8位

停止位 1或2位

校驗位 無

波特率 9600  兩次通信間隔至少1000ms以上

二、通訊格式

【1】寫入設備地址

發送： 00 10 Adress CRC （5個字節）

返回： 00 10 CRC （4個字節）

說明： 1.讀寫地址命令的地址位必須是00。

2. Adress為1個字節，范圍為0-255.

例如：發送00 10 01 BD C0

返回00 10 00 7C

【2】讀取設備地址

發送： 00 20 CRC  （4個字節）

返回： 00 20 Adress CRC （5個字節）

說明： Adress為1個字節，范圍為0-255

例如： 發送 00 20 00 68

返回 00 20 01 A9 C0

【3】讀取實時數據

發送：Adress 03 00 00 00 02 XX XX
